Gravitacijsko tlačno litjeje preverjen postopek trajnega litja v kalupe za proizvodnjo trpežnih, dimenzijsko skladnih kovinskih komponent, zlasti delov iz aluminijevih zlitin.Xuxingje specializirano za gravitacijsko tlačno litje aluminijevih zlitin, oblikovanje kalupov, litje in kasnejšo strojno obdelavo ter zagotavlja prilagojene rešitve za stranke, ki iščejo zanesljive ulitke za industrijske, avtomobilske in inženirske aplikacije.
Gravitacijsko tlačno litje uporablja naravno gravitacijo namesto visokega tlaka vbrizgavanja, da napolni kovinski kalup za večkratno uporabo s staljeno zlitino. Ta nadzorovana metoda polnjenja lahko zagotovi dobro kakovost površine, dimenzijsko konsistentnost in mehansko zmogljivost, hkrati pa ohranja večjo prilagodljivost kot nekateri postopki visokotlačnega litja. Za komponente, ki zahtevajo večje ali debelejše dele, notranje votline, peščena jedra, strojno obdelavo ali toplotno obdelavo, lahko gravitacijsko tlačno litje ponudi učinkovito ravnotežje med naložbo v orodje, učinkovitostjo proizvodnje, zmogljivostjo komponente in prilagoditvijo.
Kazalo
- Kaj je gravitacijsko tlačno litje?
- Kako poteka postopek gravitacijskega tlačnega litja?
- Katere so ključne prednosti gravitacijskega tlačnega litja?
- Kateri materiali in aplikacije ustrezajo gravitacijskemu tlačnemu litju?
- Kakšno je gravitacijsko tlačno litje v primerjavi z drugimi metodami litja?
- Kateri dejavniki vplivajo na kakovost gravitacijskega tlačnega litja?
- Zakaj izbrati Xuxing za prilagojeno gravitacijsko tlačno litje?
- Pogosto zastavljena vprašanja
- Zaključek

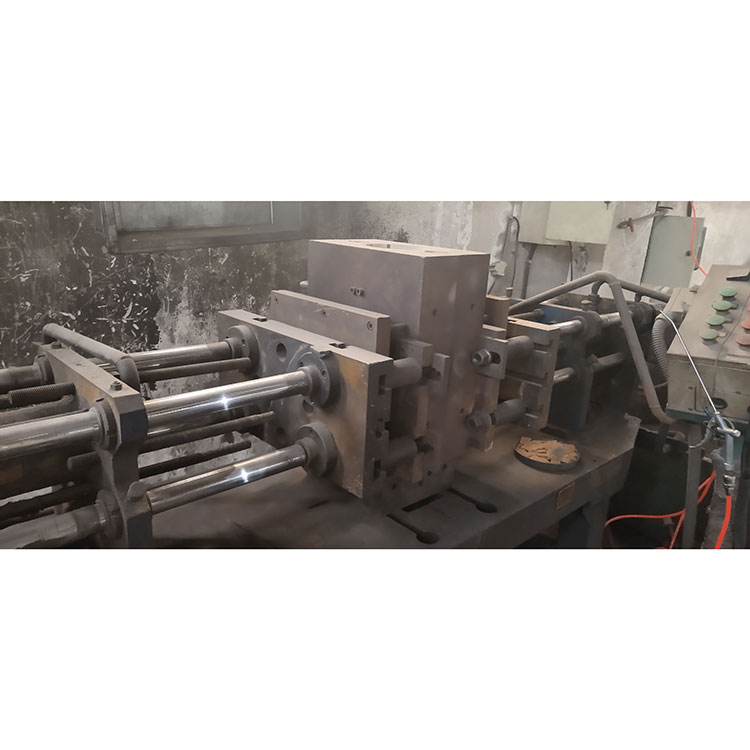

Kaj je gravitacijsko tlačno litje?
Gravitacijsko tlačno litje je vrsta trajnega kalupnega litja, pri katerem se staljena kovina vlije neposredno v kovinsko matrico za večkratno uporabo. Za razliko od visokotlačnega tlačnega litja postopek ni odvisen od visokotlačnega sistema za vbrizgavanje, ki bi staljeno kovino potisnil v votlino. Namesto tega gravitacija naravno premakne staljeno zlitino skozi zaporni sistem v votlino kalupa.
Kovinski kalup za večkratno uporabo je ena od značilnih lastnosti te proizvodne metode. V primerjavi z običajnimi peščenimi kalupi lahko trajne kovinske matrice zagotovijo izboljšano ponovljivost, boljše površinske lastnosti in stabilno geometrijo delov v ponavljajočih se proizvodnih ciklih.
Gravitacijsko tlačno litje je še posebej primerno za sestavne dele iz aluminijevih zlitin, kjer proizvajalci potrebujejo kombinacijo strukturne celovitosti, razmeroma dobre končne obdelave površine, konsistentnosti dimenzij in razumne proizvodne prilagodljivosti.
Odvisno od zasnove komponent se lahko v proces litja vključijo tudi peščena jedra. To proizvajalcem omogoča ustvarjanje notranjih prehodov, votlin, votlih delov in drugih elementov, ki bi sicer zahtevali obsežno strojno obdelavo.
Za kupce, ki raziskujejo gravitacijsko tlačno litje po meri, je vrednotenje razmerja med izbiro zlitine, zasnovo kalupa, obnašanjem polnjenja, strjevanjem, strojno obdelavo in pregledom bistvenega pomena pred začetkom proizvodnje.
Kako poteka postopek gravitacijskega tlačnega litja?
Zanesljiv postopek gravitacijskega tlačnega litja se začne z inženiringom in pripravo orodja in ne s samim postopkom vlivanja. Vsaka stopnja vpliva na končno kakovost, dimenzijsko natančnost, doslednost proizvodnje in ceno končne komponente.
- Zasnova komponent in kalupov:Inženirji ocenijo geometrijo komponent, debelino stene, kote ugreza, ločilno linijo, jedra, zaporni sistem, dvižne cevi in pričakovano krčenje kovine.
- Priprava matrice:Kovinski kalup za večkratno uporabo se očisti, sestavi in pripravi za ulivanje. Ustrezna priprava kalupa pomaga doseči dosledno polnjenje in sprostitev delov.
- Priprava zlitine:Izbrano aluminijevo zlitino talimo in pripravimo v skladu z zahtevano specifikacijo materiala. Čistost taline je pomembna za zmanjšanje vključkov in drugih morebitnih napak.
- Ulivanje staljene kovine:Staljena zlitina se prenese v kalup. Gravitacija zagotavlja silo, potrebno za zapolnitev votline.
- Polnjenje in strjevanje:Kovina teče skozi zaporni sistem in se postopoma strdi v kalupu. Pravilna oblika dovajanja in strjevanja pomaga nadzorovati krčenje.
- Odstranitev odlitka:Po ustreznem strjevanju se končni ulitek odstrani iz matrice.
- Končna obdelava in obdelava:Zapornice, dvižne cevi, zaboj in drugi odvečni material se odstranijo. Odvisno od zahtev kupca je lahko komponenta deležna peskanja, toplotne obdelave, CNC obdelave, površinske obdelave ali dodatnega pregleda.
Ta sistematični pristop pomaga proizvajalcem doseči ponovljivo proizvodnjo, hkrati pa ohraniti prožnost, ki je potrebna za prilagojene aluminijaste komponente.
Katere so ključne prednosti gravitacijskega tlačnega litja?
Gravitacijsko tlačno litje zagotavlja uporabno ravnovesje med kakovostjo ulivanja, naložbo v orodje, prilagodljivostjo načrtovanja in učinkovitostjo proizvodnje. Zaradi svojih prednosti je primeren za številne industrijske in avtomobilske komponente.
1. Dobra površinska obdelava
Kovinska matrica na splošno zagotavlja bolj gladko površino kalupa kot tradicionalni peščeni kalup. Posledično lahko komponente iz gravitacijske tlačne litine dosežejo razmeroma dobro končno obdelavo površine in lahko zahtevajo manj končne obdelave v aplikacijah, kjer niso potrebne izjemno stroge površinske specifikacije.
2. Zanesljive mehanske lastnosti
Z gravitacijskim litjem lahko proizvedemo aluminijaste komponente z uporabnimi mehanskimi lastnostmi, če so izbrani ustrezna zlitina, oblika kalupa in parametri postopka. Primerne komponente so lahko tudi toplotno obdelane, da se doseže izboljšana trdnost in zmogljivost.
3. Orodja za večkratno uporabo
Trajno kovinsko matrico je mogoče večkrat uporabiti, kar pomaga vzdrževati dosledno geometrijo komponente skozi celotno proizvodnjo. Zaradi tega je gravitacijsko tlačno litje še posebej privlačno za ponovne proizvodne projekte, kjer je mogoče stroške orodja porazdeliti na več proizvodnih serij.
4. Primerno za večje in debelejše komponente
Gravitacijsko tlačno litje je lahko koristno za nekatere večje ali debelejše aluminijaste komponente. Njegove procesne značilnosti zagotavljajo prilagodljivost za konstrukcije, ki morda niso optimalne za visokotlačno litje.
5. Prilagodljive proizvodne možnosti
Čeprav gravitacijsko tlačno litje ni vedno najhitrejša tehnologija litja, je lahko ekonomsko privlačno v širokem razponu proizvodnih količin. Pogosto se upošteva za prilagojene komponente OEM, industrijsko opremo, avtomobilske dele in inženirske izdelke.
- Kovinsko orodje za večkratno uporabo
- Dobra in dosledna kakovost površine
- Primerno za številne aluminijeve zlitine
- Dobra strukturna zmogljivost za primerne modele
- Združljivost s tehnologijo sand-core
- Podpora za toplotno obdelavo in strojno obdelavo
- Primerno za izdelavo komponent po meri
- Uporabno za nizke do srednje in izbrane večje količine proizvodnje
Kateri materiali in aplikacije ustrezajo gravitacijskemu tlačnemu litju?
Aluminijeve zlitine so med najpogostejšimi materiali, ki se uporabljajo za gravitacijsko tlačno litje. Aluminij združuje relativno majhno težo z uporabno trdnostjo, odpornostjo proti koroziji, toplotno prevodnostjo in obdelovalnostjo, zaradi česar je primeren za številne inženirske aplikacije.
Glede na zahteve glede zmogljivosti lahko proizvajalci ocenijo različne stopnje aluminijeve zlitine. A356 je ena izmed običajno obravnavanih zlitin za ulivanje aluminija, zlasti za komponente, kjer so pomembna trdnost, obdelovalnost in sposobnost toplotne obdelave.
Vendar mora izbira zlitine vedno temeljiti na dejanski uporabi. Pred izbiro končnega materiala je treba upoštevati mehanske zahteve, delovno temperaturo, izpostavljenost koroziji, zahteve glede dimenzij, potrebe po strojni obdelavi in površinsko obdelavo.
Tipične aplikacije gravitacijskih tlačno litih aluminijastih komponent vključujejo:
- Avtomobilske komponente in strukturni deli
- Komponente industrijskih strojev
- Ohišja mehanske opreme
- Inženirska strojna oprema
- Aluminijaste konstrukcijske komponente
- Komponente opreme, povezane s toploto
- Komponente z notranjimi prehodi
- Prilagojeni nadomestni deli OEM
Kadar komponenta zahteva notranje votline ali zapletene prehode, je mogoče peščena jedra integrirati v zasnovo kalupa. To lahko znatno razširi geometrijske možnosti gravitacijskega tlačnega litja, hkrati pa zmanjša količino materiala, ki bi ga sicer bilo treba odstraniti s strojno obdelavo.
Kakšno je gravitacijsko tlačno litje v primerjavi z drugimi metodami litja?
Izbira postopka litja nikoli ne sme biti odvisna samo od začetne cene na enoto. Inženirji in nabavne ekipe morajo upoštevati naložbe v orodja, letni obseg proizvodnje, velikost komponent, debelino stene, geometrijo, dimenzijske tolerance, mehanske zahteve, površinsko obdelavo in nadaljnjo obdelavo.
| Funkcija | Gravitacijsko tlačno litje | Ulivanje v pesek | Visokotlačno tlačno litje | Nizkotlačno litje |
|---|---|---|---|---|
| Vrsta plesni | Kovinska matrica za večkratno uporabo | Na splošno potrošni kalup za pesek | Kovinska matrica za večkratno uporabo | Kovinski kalup za večkratno uporabo |
| Način polnjenja | Naravna gravitacija | Naravna gravitacija | Visokotlačno vbrizgavanje | Nadzorovan nizek tlak |
| Površinska obdelava | Na splošno dobro | Na splošno bolj grobo | Zelo dobro | Dobro |
| Ponovno uporabnost orodja | visoko | Nizka | visoko | visoko |
| Tipična proizvodna hitrost | Zmerno | Nizka do zmerna | visoko | Zmerno |
| Velike ali debele komponente | Primerno za številne dizajne | Zelo prilagodljiv | Za nekatere oblike je bolj omejeno | Primerno za izbrane modele |
| Prilagodljivost proizvodnje | Nizke do velike količine | Odlično za prototipe in majhne količine | Najbolj primeren za večje količine | Srednje do velike količine |
Zgornja primerjava daje splošne napotke in ne splošne razvrstitve. Najprimernejši proizvodni proces je odvisen od specifične komponente in proizvodnih zahtev. Izkušen proizvajalec ulitkov bi moral pregledati inženirsko risbo ali 3D model, preden potrdi postopek.
Kateri dejavniki vplivajo na kakovost gravitacijskega tlačnega litja?
Visokokakovostno gravitacijsko tlačno litje je odvisno od več med seboj povezanih dejavnikov. Orodje, priprava zlitin, pogoji za vlivanje, obnašanje pri strjevanju, strojna obdelava in pregled morajo delovati skupaj, da se dosežejo zanesljivi rezultati.
Oblikovanje kalupov in vrat
Med razvojem orodja je treba upoštevati zaporne sisteme, dvižne cevi, ugrezne kote, ločilne črte, debelino sten in pogoje hlajenja. Slaba zasnova lahko poveča tveganje nepopolnega polnjenja, krčenja, poroznosti, deformacije ali težavnega odstranjevanja iz kalupa.
Temperatura staljene kovine
Temperatura staljene zlitine vpliva na pretočnost in strjevanje. Če je temperatura prenizka, lahko pride do prezgodnjega strjevanja. Če je previsok, se lahko pri procesu pojavijo druge težave glede kakovosti in orodja. Procesne parametre je zato treba določiti glede na izbrano zlitino in geometrijo komponente.
Temperatura plesni
Stalna temperatura kalupa prispeva k stabilnemu polnjenju in strjevanju. Ohranjanje ustreznih toplotnih pogojev je še posebej pomembno pri ponavljajoči se proizvodnji komponent.
Alloy Cleanness
Vključki in prekomerna vsebnost plina lahko vplivajo na celovitost litih komponent. Ustrezna priprava taline in nadzor procesa sta zato pomembna pri izdelavi strukturnih delov ali delov, ki so kritični za zmogljivost.
Toplotna obdelava in strojna obdelava
Nekatere aluminijeve ulitke je mogoče toplotno obdelati, da se dosežejo posebne mehanske lastnosti. CNC obdelava se lahko nato uporabi za kritične luknje, pritrdilne površine, navoje ali druge funkcije, ki zahtevajo strožje tolerance dimenzij, kot jih lahko zagotovi stanje ulitega.
Inšpekcija kakovosti
Pregled dimenzij in vizualni pregledi pomagajo preveriti, ali ulitki ustrezajo zahtevam kupca. Za zahtevne aplikacije se lahko upoštevajo dodatne metode nadzora glede na specifikacijo komponent in standard kakovosti.
Zakaj izbrati Xuxing za prilagojeno gravitacijsko tlačno litje?
Xuxing ima bogate izkušnje pri gravitacijskem tlačnem litju aluminijevih zlitin in nudi zmogljivosti, ki zajemajo oblikovanje kalupov, gravitacijsko litje, proizvodnjo peščenega jedra in strojno obdelavo. Njegove proizvodne zmogljivosti so zasnovane tako, da podpirajo prilagojene projekte ulitkov od razvoja orodij do proizvodnje končnih komponent.
Za kupce, ki iščejo aKitajski proizvajalec gravitacijskega tlačnega litja, lahko integriran dobavitelj poenostavi projektno komunikacijo in vodenje proizvodnje. Namesto usklajevanja ločenih dobaviteljev za orodja, ulitke, jedra in strojno obdelavo lahko stranke sodelujejo z enim proizvodnim partnerjem za upravljanje več stopenj proizvodnega procesa.
Xuxingove zmogljivosti gravitacijskega tlačnega litja lahko podpirajo projekte, ki zahtevajo:
- Razvoj plesni po meri:Matrice za litje je mogoče razviti v skladu z risbami strank in geometrijo komponent.
- Litje aluminijeve zlitine:Primerne materiale iz aluminijeve zlitine je mogoče oceniti glede na aplikacijo.
- Proizvodnja peščenega jedra:Notranje votline in prehodi se lahko vključijo v ustrezne zasnove komponent.
- Strojne storitve:Kritične dimenzije in funkcionalne značilnosti je mogoče obdelati po ulitju.
- Inženirska podpora:Premisleke glede proizvodnje je mogoče ovrednotiti pred orodjem in množično proizvodnjo.
- Konsistentnost proizvodnje:Orodje za večkratno uporabo podpira ponavljajočo se proizvodnjo in dosledno geometrijo komponent.
Stranke lahko tudi raziščejo podjetjeizdelki in rešitve za tlačno litjeza primerjavo različnih proizvodnih možnosti za prilagojene aluminijaste komponente.
Preden zahtevate ponudbo, je priporočljivo pripraviti 2D inženirsko risbo, 3D CAD model, specifikacijo materiala, letno količino, kritične tolerance, površinske zahteve, zahteve glede toplotne obdelave in specifikacije strojne obdelave. Zagotavljanje popolnih tehničnih informacij proizvajalcu pomaga natančneje oceniti kompleksnost orodja in proizvodne stroške.
Pogosta vprašanja o gravitacijskem tlačnem litju
1. Kakšna je glavna razlika med gravitacijskim tlačnim litjem in litjem v pesek?
Pri gravitacijskem tlačnem litju se uporablja kovinski kalup za večkratno uporabo, medtem ko se pri običajnem litju v pesek običajno uporablja potrošni peščeni kalup. Trajna kovinska matrica lahko zagotovi boljše lastnosti površine in bolj dosledno geometrijo v ponavljajočih se proizvodnih ciklih.
2. Ali je gravitacijsko tlačno litje primerno za aluminijaste komponente?
ja Aluminijeve zlitine se pogosto uporabljajo za gravitacijsko tlačno litje. Postopek je primeren za številne komponente, ki zahtevajo ravnotežje med trdnostjo, težo, kakovostjo površine, dimenzijsko doslednostjo in proizvodno prilagodljivostjo.
3. Ali je mogoče gravitacijske tlačne ulitke toplotno obdelati?
ja Določene aluminijeve zlitine so lahko toplotno obdelane, kot je T6, če sta zlitina in zasnova komponent ustrezni. Toplotno obdelavo je treba izbrati glede na zahtevane mehanske lastnosti in specifikacijo materiala.
4. Ali je mogoče notranje votline proizvesti z gravitacijskim tlačnim litjem?
ja Peščena jedra je mogoče vključiti v ustrezne zasnove gravitacijskega litja, da se ustvarijo notranji prehodi, votline, votli deli in druge značilnosti, ki jih ni mogoče oblikovati neposredno z zunanjo votlino kalupa.
5. Ali je gravitacijsko tlačno litje primerno za množično proizvodnjo?
Gravitacijsko tlačno litje se lahko uporablja za ponavljajočo se proizvodnjo in izbrane aplikacije z večjim obsegom. Vendar pa je najbolj ekonomičen način litja odvisen od količine proizvodnje, geometrije komponent, časa cikla, naložbe v orodje in zahtev glede kakovosti.
6. Katere informacije so potrebne za ponudbo gravitacijskega tlačnega litja?
V idealnem primeru bi morale stranke zagotoviti 2D risbo ali 3D CAD model, specifikacijo materiala, ocenjeno proizvodno količino, kritične dimenzije in tolerance, zahteve glede končne površine, zahteve glede toplotne obdelave in specifikacije strojne obdelave. Te podrobnosti proizvajalcu pomagajo oceniti zahteve glede orodja in proizvodnje.
7. Kako lahko kupci izberejo zanesljivega dobavitelja gravitacijskega tlačnega litja?
Kupci bi morali oceniti dobaviteljeve izkušnje z litjem, zmožnosti orodij, poznavanje materialov, zmogljivost strojne obdelave, postopke nadzora kakovosti, proizvodno opremo, inženirsko podporo in sposobnost vodenja prilagojenih projektov. Pregled vzorčnih delov in razprava o tehničnih zahtevah pred množično proizvodnjo lahko tudi zmanjšata projektno tveganje.
Zaključek: Ali je gravitacijsko tlačno litje prava rešitev za proizvodnjo?
Gravitacijsko tlačno litje ponuja učinkovito kombinacijo orodij za večkratno uporabo, dobro kakovost površine, dimenzijsko doslednost, mehansko zmogljivost in prilagodljivost oblikovanja. To je še posebej dragoceno za aluminijaste komponente, kjer običajno litje v pesek morda ne zagotavlja želene kakovosti površine, medtem ko litje pod visokim pritiskom morda ni najbolj praktična rešitev zaradi velikosti komponent, debeline stene, zahtev glede orodja ali obsega proizvodnje.
Za proizvajalce originalne opreme, inženirje, distributerje in ekipe za nabavo je izbira pravega proizvodnega partnerja enako pomembna kot izbira samega postopka litja. Z izkušnjami pri oblikovanju kalupov, gravitacijskem tlačnem litju aluminija, proizvodnji peščenega jedra in strojni obdelavi lahko Xuxing zagotovi integriran pristop k proizvodnji komponent po meri. Če razvijate novo aluminijasto komponento ali iščete zanesljivega kitajskega dobavitelja litin,kontaktirajte nasz vašimi risbami, materialnimi zahtevami in proizvodnimi pričakovanji, da bi razpravljali o primerni rešitvi gravitacijskega tlačnega litja za vaš projekt.
